BMW正时工具（N20/N26)使用步骤说明

注意：专用工具只能固定在飞轮1上规定的位置；

检查凸轮轴的配气相位：

（1）拆下发动机上部空气管道；

（2）拆下火花塞；

（3）拆下气缸盖罩；

（4）拆下前部和后部机组防护板；

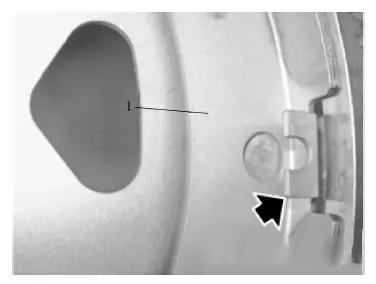

（5）拆下密封盖1；

（6）将中心螺栓上的曲轴到上止点位置；

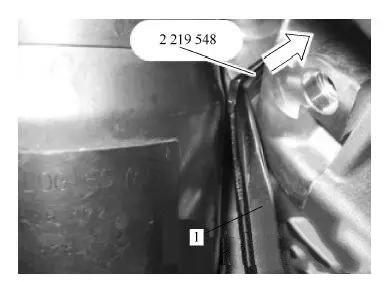

（7）将专用工具推入标定孔并固定曲轴；

注意：当用专用工具在正确的标定孔上固定好飞轮时，就不能再通过中学螺栓移动发动机。

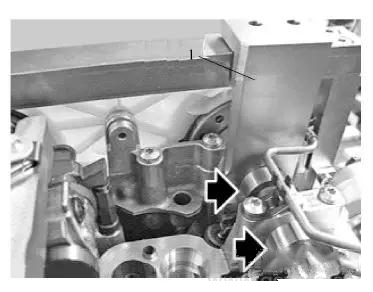

（9）用专用工具通过标定孔固定曲轴；

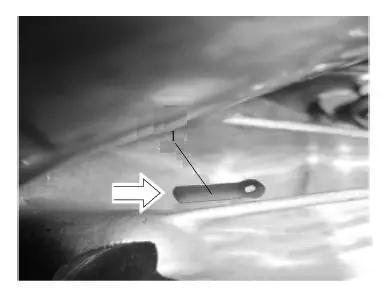

（8）沿箭头方向用旋具拆下密封盖1；
（10）将专用工具1与专用工具2固定在气缸盖上；

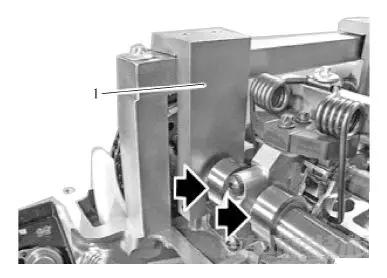

（12）将专用工具1无凹口地固定在排气凸轮轴的双平面段上；

（13）在1缸点火上止点位置中，排气凸轮轴的凸轮倾斜指向上部，如图中箭头所示。

（14）将专用工具1固定在进气凸轮轴的双平面段上；

（15）在1缸处于点火上止点位置时，进气凸轮轴斜着向上部，如上图中箭头所示。

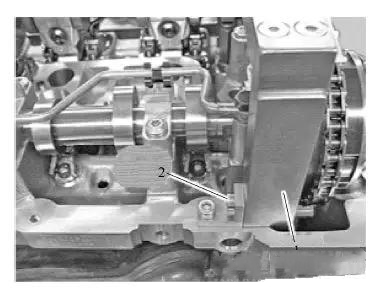

（11）将专用工具1用螺栓2固定在气缸盖上；

注意：如果专用工具由于活动困难而无法取下来，则可借助尖嘴钳1通过转动及拉动将其取出；

（20）如有必要，调整配气相位；

（21）装配好发动机。

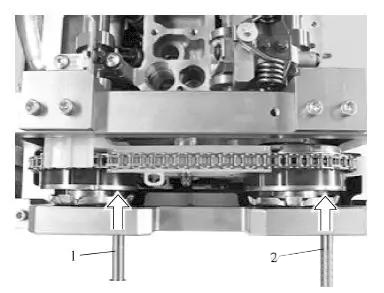

（18）使用销1沿箭头方向定位排气凸轮轴的凸轮轴传感器齿盘；

（19）使用销2沿箭头方向定位进气凸轮轴的凸轮轴传感器齿盘；

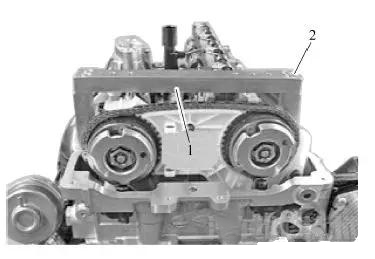

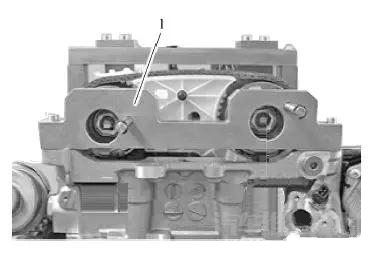

（16）将凸轮轴传感器齿盘量规1安装在气缸盖上；

（17）检查凸轮轴传感器齿盘的调整情况。

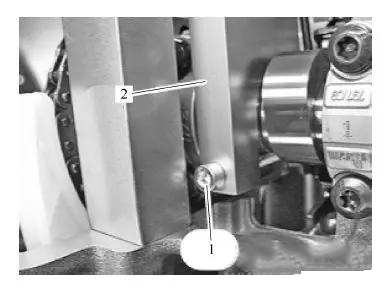

（7）用螺栓1固定测尺2；

调整凸轮轴的配气相位：

（1）在1缸处于点火上止点位置时，进气凸轮轴的凸轮斜着指向上部；

（2）将专用工具定位在进气凸轮轴的双平面段上；

（3）在1缸处于点火上止点位置时，排气凸轮轴的凸轮斜着指向上部；

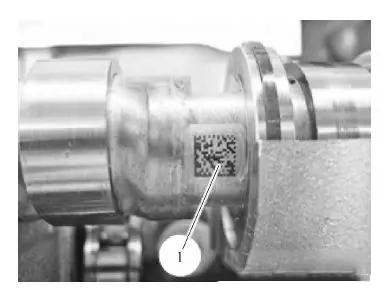

（4）进、排气凸轮轴上标记以及零件号码1可以从上方读取；

（5）将承桥1固定在气缸盖上；

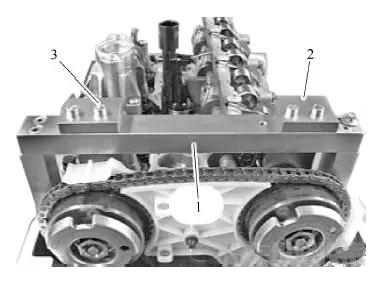

（6）将测尺2和3固定在承桥上；

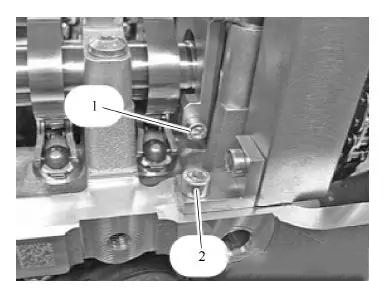

（8）用螺栓1固定测尺。为了固定螺栓1，必须拆除螺栓2；

（12）转动凸轮轴传感器齿盘，直到定位销1和2对准调节量规为止；

（13）固定凸轮轴传感器齿盘；

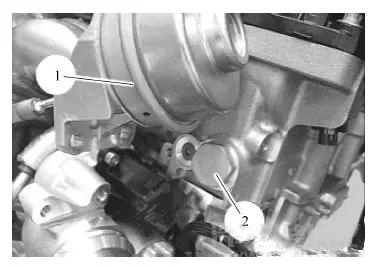

（10）松开真空罐1并将其置于一侧；

（11）松开链条张紧器2；

注意：随时准备好抹布，确保发动机机油不会流到皮带传动机构上；

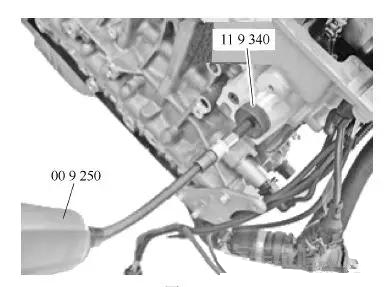

（14）使用专用工具将正时链条预紧至0.6N.m；

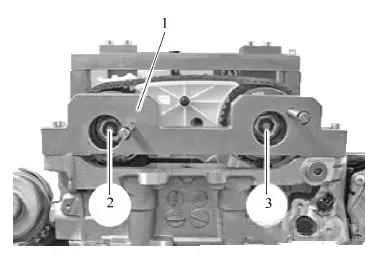

（9）松开中心螺栓2和3；注意：VANOS调整装置的中心螺栓2和3只能在安装专用工具1后才能松开；

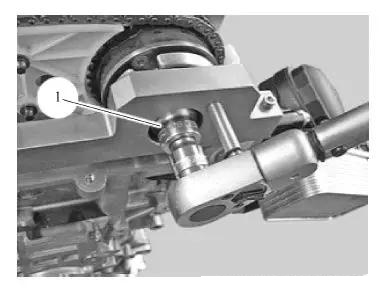

（16）使用专用工具固定排气调整装置的中心螺栓1；

（17）拆卸所有专用工具；

（18）沿发动机旋转方向转动发动机中心螺栓2次并检查配气相位；

（19）装配好发动机；

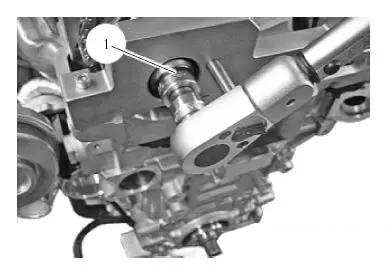

（15）使用专用工具固定进气调整装置的中心螺栓1;
*解说图片仅供参考
